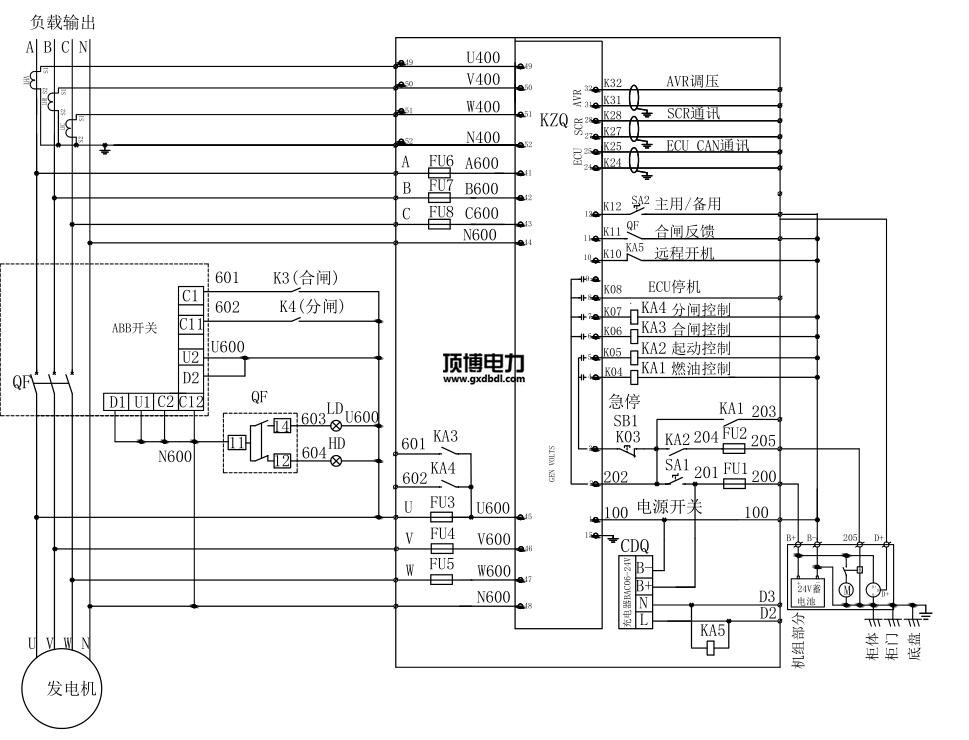

580KW柴油发动机车电站机并机柜高压线路电力图设计原理：由续航器AC220V/DC24V，提供数据电站机把控好器使用输送电源线DC24V。电站机开机后由KA5交流电220V正中间继电输送另一个开机网络讯号。柴油发动机车电站机把控好器确认网络讯号电路把电站机的交流电、工作电压，概率，转数等电站机的各式各样数据网络讯号汇报到把控好器，由把控好器收到命令。   当汽油带发无刷电机的再运行后，把电送过来旋转启闭柜上部的主母排。把控好器实现设备把控高于一段生活条件再运行燃料把控好，再运行把控好，实现DC24V继家电转换4g网络4g信号。带发无刷电机的把控好器实现交流直流电压污染监测器操作回路，污染监测器到充分考虑真空万能隔离开关再运行交流直流电压，把控好器实现KA3继家电转换分闸4g网络4g信号，合上主旋转启闭断路，真空万能隔离开关分闸后分闸显示灯亮。当把控好设备所需分闸的阶段，实现KA3分闸继家电转换分闸4g网络4g信号，主旋转启闭真空万能隔离开关分闸，真空万能隔离开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
序列号	称呼	产品型号型号规格	公司的	总数	生产厂
1	萬能式知识体系空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量汽轮汽车发电机管控器	HGM9510	只	2	众智
3	直流电压交流电源组件	BAC06A	只	2	众智
4	小款正中间延时继电器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	中大型期间继设备	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	的交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	长方形，黑色，M10	只	12	海坦
14	主材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.yljsjd.com
