本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机火力发高压电空气能热泵机组电气安装箱的效应： 1、合理有效的计算电量。 2、不便对电源线路的开闭操控。 3、有较高的或许防护或许外壳防护等级划分，能正确性的表现电线的导通情况下。

项目名称：656KW柴油车电站汽轮机单机配电箱主要元件明细清单
高低压配电箱其主要器件明细清单表
序列号	名称大全	具体型号型号规格	工作单位	用户	厂
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发三相电空气能热泵机组空气能热泵机组操纵器	HGM6110	只	1	众智
3	并网发减速机带速调整器	C2002	只	1	孚创
4	直流变压器电原控制器	DC24V	只	1	众智
5	中型里面断电器设备	HH54P    DC24V	只	2	正泰
6	大中型其中继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

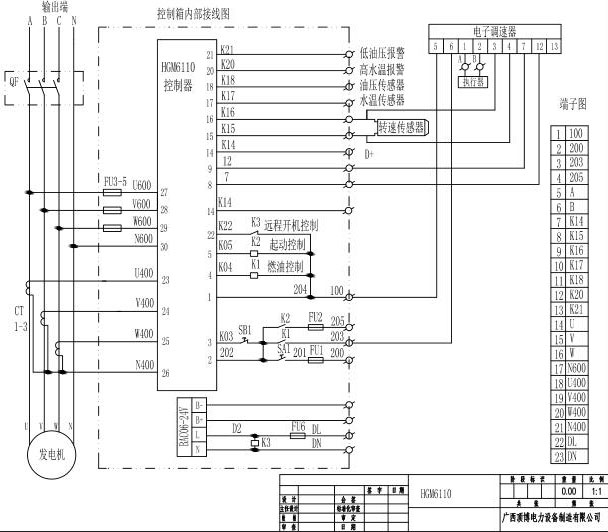

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yljsjd.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
