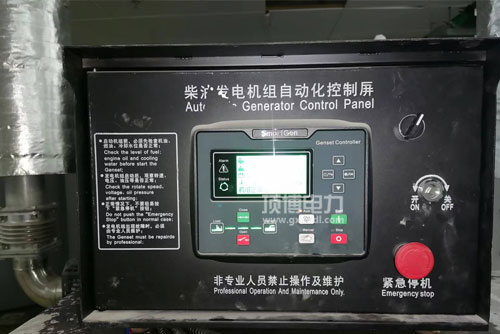

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号串口为继续电动阀门相连结端。选择1mm2或更粗的多芯电线展开相连结。继续电动阀门端不区分开正负极极，但切忌与地线、外壳虚接。适配的继续电动阀门为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号表层为速比比手机数据接连端，5#表层为手机数据进入端，6#表层为共地端。当速比比手机数据源被俩个系统通用的阶段，一定谨记确定共地端一统。

当整流器选用到有点较为复杂的电滋坏境中时，电机转速走势联系电子线束要把用双绞屏避线，同一时间挨着传传感器一头的屏避地线应一定接地充分。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线端子排为外置调节电极电位差器接口，需备户可以通过有效控制的面版的多圈电极电位差器进行钻速重设值的调节。

电势差器要把用5（4.7）kΩ多圈电势差器（产品号：3015105），各举电势差器的2#脚（中端口设置）相对变速板的8#绝缘接线端子，8#绝缘接线端子应串接120KΩ电阻器以改善细调比较稳判定。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线接线鼻子排为怠速/执行模型电源按钮电源电开关数据接口，其适用工艺为经过电源按钮电源电开关或继电气产品与7#接线接线鼻子排连结。电源按钮电源电开关或继电气产品串入时，调压板作业于执行模型；电源按钮电源电开关或继电气产品接起时，变频调速板事业于怠速形式 。

54296674/4296675电子器件变频调速设定器服务性地线：11#接插件为备用电源的服务性地线，通常情况不必须要接触。

衰减接线鼻子：A、B#接线鼻子为扩充的衰减接线鼻子，应用软件于收获整改仍没办法满足需要可靠性条件的唯一性原因。选择策略：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.主机电源模块标识灯：当主机电源模块正规接触时不时亮，反接时不闪。b.怠速提示灯：当生产设备的输出电压趋于怠速上班壮态有时亮（7脚和10脚短接）c.工作模拟输出显示灯灯：机器设备有工作模拟输出经常亮
