今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

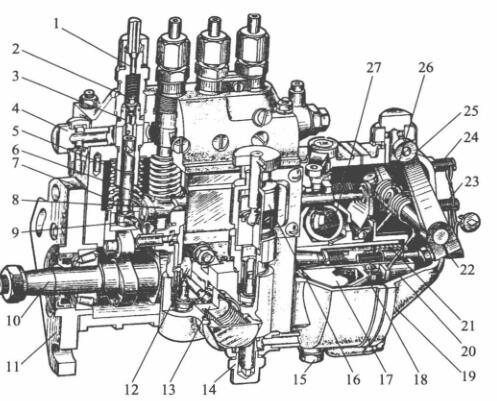

1-高压力石油管道管道管连接头; 2-有油阀; 3-有油阀块; 4,14-进油广西顶博发电机组制造; 5-套简; 6-液压泵; 7-液压泵压簧; 8-油门连接杆;  9-调试臂; 10-凸轮轴轴; 11-进行固定接盘; 12-石油管道管道泵扁心轮; 13-石油管道管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动程序盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校零压簧; 22-剩余油设定广西顶博发电机组制造; 23-怠速限位器器广西顶博发电机组制造; 24-飞速限位器器广西顶博发电机组制造; 25-变频调节手柄; 26-变频调节压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总程的一般功效是能要确保喷油已经随时的精准的无误性，关于多缸柴油发动机机们来说，还需能要确保各缸喷油随时的统一性。起能要确保目的的脏器是滑动下面到修改水泥垫块上品面的层面H。当喷助力泵气缸轴小齿轮传动与曲轴小齿轮传动相较位址千万时，H越大，注塞泵关毕进油孔的随时越晚，喷油已经随时也越晚。不然的话，H越小，喷油已经随时越延缓。如此要按照方案和试验报告定下适用的滑动体上班层面H，以能要确保喷油已经随时的精准的无误性。

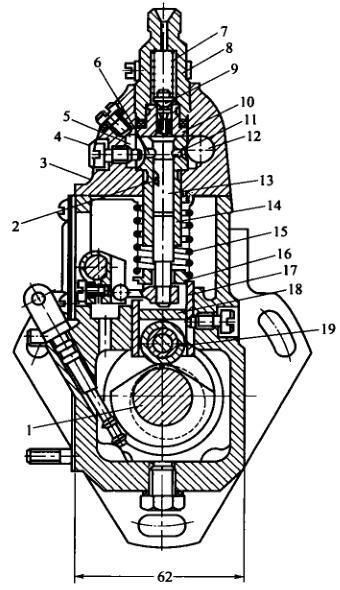

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-标记螺母; 5-回油道; 6-回油孔; 7-很油阀拉簧; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵拉簧; 16-拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  就多缸机，各分泵的H值应相同。更改水泥保护层垫块在喷液压油泵出厂检验报告时均已调好，不私自互相交换。水泥保护层垫块是用耐磨性能装修材料制作成齐头并进行热治理 以加快坚硬程度，因为施用中后易受到损坏。如长耗时施用后受到损坏较多，可换面施用。

  喷高压油阀泵体分上两个部分，喷高压油阀上体应适用进行布置齿轮泵偶件及有油阀偶件，私处应适用进行布置轴承轴、滑动体和输高压油阀等。泵体前侧核心区还有检视窗孔，并能观察和调整提供的油位。下方有检视发动机油面的检视孔。喷高压油阀上体有一只油道，与各齿轮泵套筒内面的马蹄形油槽连通。马蹄形油槽则与齿轮泵套筒上的进、回油孔连通。由输高压油阀供来的底压油凭借进输输油管连接管步入油道中。油道中的重油发动机车密度重压由装在回输输油管连接管内的回油阀控制，一标准坚持在5～10kPa位置内。汽压过低，在齿轮泵向下时，重油发动机车密度没办法发展凭借进油孔步入齿轮泵上半部油腔。当油位不能而使汽压增大时，多此一举的重油发动机车密度会顶开回油阀流到重油发动机车密度细滤器中。
